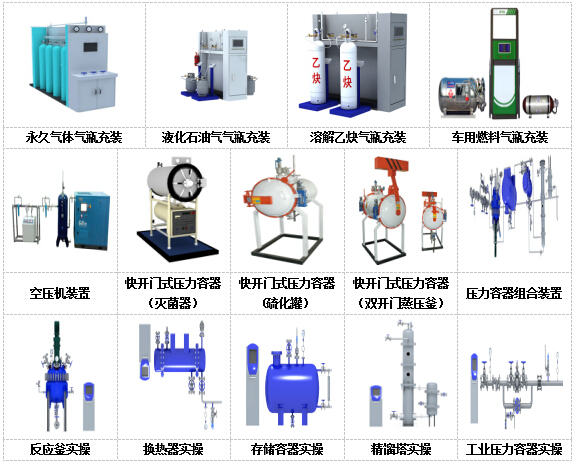

壓力容器模擬器

      根據TSG R6001-2011《壓力容器安全管理人員和操作人員考核大綱》的要求，將《大綱》中規定的壓力容器實際操作培訓考核的內容，結合考核試題作為考核機訓練和考核科目，在壓力容器培訓考核機上得以實現。采用微機控制技術通過指導語言、燈光顯示、電感效應，實現機電一體，在培訓考核機上演示壓力容器運行的各種工況和故障狀態，供操作人員進行實際操作訓練和考核。培訓考核機模仿了壓力容器結構，配置了相應的附屬設備和安裝了與實際一樣的管路和操作閥門。操作簡便，使用直觀，操作的動作功能與實際壓力容器一樣，具有真實感，適于壓力容器操作人員教學培訓考核使用。



一、功能描述
1、教學功能
（1）模擬教學設備上再現了壓力容器的實際結構，供學員了解壓力容器。
（2）安裝了壓力容器應有的真實附屬設備和安全附件：安全閥、壓力表、溫度計、疏水器、截止閥、膨脹節、調壓閥、電氣操作箱等，讓學員了解壓力容器的附屬設備及安全附件結構和安裝位置。
（3）安裝了蒸發系統、滅菌干燥系統，讓學員了解壓力容器各工作流程。
（4）編輯了《壓力容器操作》培訓課件，對學員進行安全技術培訓。
2、訓練功能
（1）采用了真實的安全附件和操作閥門，學員可以上機操作。
（2）模擬教學設備采用信號采集、信號傳輸集中控制技術，計算機軟件應用技術，模擬了壓力容器運行中工作參數（壓力、溫度）的邏輯關系和設備運行的狀態，配備了聲光技術等學員營造了壓力容器運行現場的真實環境。
（3）按照國家質檢總局的要求編寫了壓力容器考核試題，建立了考核題庫，在學員訓練時，可用投影來演示，并有聲音來提示。
（4）在訓練模擬系統中設置了標準步驟，學員在上機訓練時，做每道題時如果該道題的初始狀態不符則彈出初始不符提示框提示初始復位，復位后進行操作，用操作步驟與標準步驟進行對照，找出錯誤步驟。
3、考核功能
（1）自動組題功能 ：在考核試題庫內可以隨機抽題進行組卷，可組2 題、3題。
（2）考核計時功能：每卷考核時間默認限定為20 分鐘，教師也可自行設定，超時考核系統自動停止。
（3）考核自動打分功能：根據考題的難易程度設定分數，每題為30 分、40分、60 分、70 分，打分采用預先設定評分原則，系統根據考后題的情況進行自動的客觀打分，評分人員也可以根據自身的評分權限進行主觀打分，主客觀分數總和超過本題分值或者評分人員評出的分值超過自身權限的上限分值均彈出提示。
（4）學員數據庫管理功能：對于已取證學員的基本情況信息和考
核成績進行存檔，隨時可以查詢，并對系統的數據庫可以不時地進行手動備份，并可以對試題選到自選試題表中進行自選試題組卷考核。
（5）試題數據庫管理功能：對于系統中的試題數據，每道試題,對應的試題步驟和初始狀態數據進行增加、刪除、修改、查詢等操作。
（6）用戶管理功能：創建用于登陸系統的用戶，用戶可以創建和修改其他級別的用戶和這些用戶所對應的角色，不同級別的用戶均可以修改自身的登錄密碼。

4、軟件系統功能

（1）應用軟件的功能模塊                                                         （2）應用軟件的培訓教學功能
①壓力容器基本知識；                                                               ①壓力容器安全技術教學模塊
②壓力容器裝置的結構；                                                           ②3D 動畫演示模塊
③壓力容器的安全聯鎖裝置；                                                    ③訓練模塊
④壓力容器基礎知識；                                                               ④考核模塊
⑤壓力容器檢驗示例；                                                               ⑤數據庫管理模塊
⑥典型壓力容器使用說明范例；                                                 ⑥用戶管理模塊

                                                                                                  ⑧系統在線檢測和維護模塊
