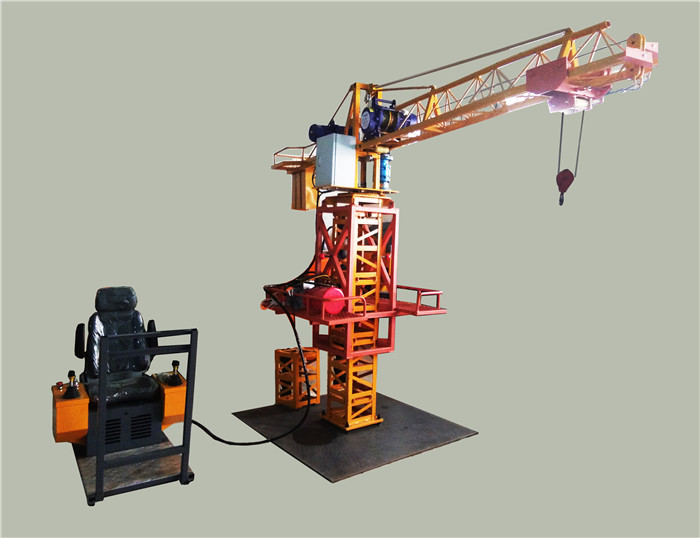

塔吊安裝拆卸模型

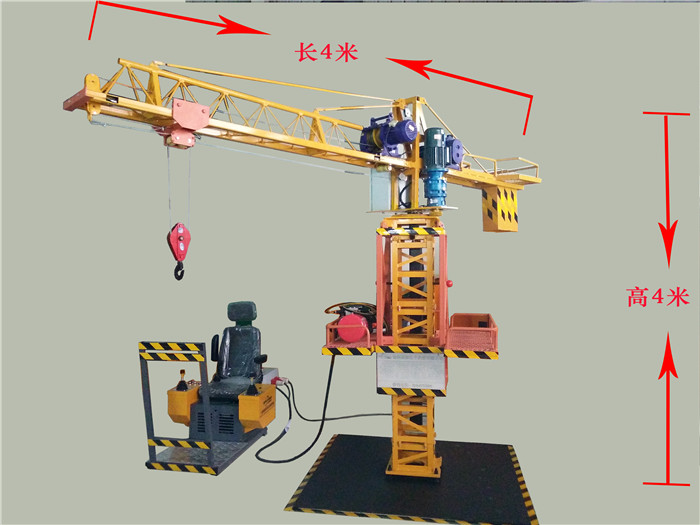

1.     整機配有五個標準節，五個標準節加完后的高度為4米，平衡臂和起重臂總長度為4米。

2.     塔機標準節尺寸長：30cm，寬：30cm，高：50cm。標準節是通過高強度螺栓連接組成、標準節由國標4mm厚三角鋼焊接而成。 標準節的四根主肢的兩側設計成凸凹結構、以便定位。

3.     塔吊起重臂和平衡臂，承受臂架拉繩及平衡臂拉繩傳來的上部荷載，達到塔機平衡。平衡臂上需配有三個鐵箱，鐵箱里加上沙子或石子構成平衡重，其功能是將起重臂力矩達到平衡。

4.     塔吊底座采用14mm厚的鋼板焊接而成，可以承載1.5噸重物，防止塔吊起吊重物時發生變形，導致塔機倒塌。

5.     外籠護欄采用15*25mm的菱形網焊接而成，網孔均勻，平整且摩擦系數大，結構穩定，可以承載200KG的重物。

6.     整機均采用噴砂處理，噴砂可使清潔的表面形成均勻而凹凸不平的粗糙面，以利于涂層的機械結合。用干凈的壓縮空氣驅動清潔的砂粒對工件表面噴射，去除表面氧化膜，使部分表面鋼鐵產生晶格畸變，有利于涂層產生物理結合。鋼鐵在噴砂后可獲得干凈、粗糙和高活性的表面。

7.     整機采用噴塑處理。噴塑是將塑料粉末噴涂在鋼材表面處理方法。將塑料粉末通過高壓靜電設備充電，在電場的作用下，將涂料噴涂到鋼材的表面，粉末會被均勻地吸附在鋼材表面，形成粉狀的涂層；而粉狀涂層經過高溫烘烤后，會融化成一層致密的保護涂層；牢牢附著在鋼鐵表面。噴塑優點體現在色澤艷麗，防止鋼鐵生銹，延長機器的使用壽命。

8.     頂升裝置采用的是220V交流雙向液壓泵站，可以頂升1噸的重物。外加雙向節流閥，可以控制液壓缸收縮的快慢。

9.     塔吊旋轉裝置，采用380V三項異步電機，加載減速機配合使用，這樣可以降低轉速，增加扭矩，從而保護電機，延長使用壽命。

10.   塔吊起重電機和行走電機采用工業380V三項異步卷揚機，卷揚機由氣動馬達，減速機，制動器，離合器，卷筒，限位保護裝置及控制閥等構成，牽引力有100kg。卷繞鋼絲繩通過滑輪組，使起重機吊鉤提升或落下，把機械能轉變?yōu)闄C械功，完成載荷的垂直運輸裝卸工作。

11.   塔機操作部分和模擬機硬件連接，包含皮質座椅，真機操作手柄，及開關按鈕。和真機一樣，配有220V電鈴，回轉制動開關，啟動，停止按鈕。操作步驟：先打開電鎖，按總起按鈕，再按警鈴按鈕，電鈴響起，這樣機器就能正常操作了?；剞D(zhuǎn)制動關閉，塔機停止轉動，打開制動按鈕，機器正常旋轉。
